高效彈簧圓錐破碎機型號和結構設計

鄭州天宇重工 2021-09-06

咨詢

　高效彈簧圓錐破碎機是新型的圓錐破碎機械，可以用于處理中高硬度的礦石破碎，通常可以用于生產線的中細碎環節。高效彈簧圓錐破碎機是在結合了各類型圓錐破碎機的優勢設計而成的，適用物料更多且設備運行更加平穩，是咨詢量較高的一款破碎設備。

彈簧圓錐破碎機處理物料

彈簧圓錐破碎機處理物料

高效彈簧圓錐破碎機主要可以分為標準型和短頭型兩種，標準型進出料粒度更高多用于中碎，短頭型進出料尺寸較小則多用于物料細碎；除此之外破碎機的標準型和短頭型又可以分為粗、中、細不同的腔型，可以按照使用需求進行選擇。總的來說高效彈簧圓錐破碎機的型號較多，很多人不知道該怎么進行選擇，本文我們就來介紹下彈簧圓錐破碎機的型號選擇和技術參數。

高效彈簧圓錐破碎機為cs系列型號，常見的破碎錐直徑有914,1295,1650和2134mm，破碎錐直徑相同的圓錐破碎機電機功率也一樣，不過由于進出料口大小不同因此生產能力不同。具體型號可參考下表：

標準型：

型號	動錐直徑	腔型	進料尺寸	處理能力（t/h）	功率
CS75B	914（3'）	細型	9-22	45-91	75
CS75B	914（3'）	粗型	13-38	59-163	75
CS160B	1295（17/4'）	細型	13-31	109-181	185
CS160B	1295（17/4'）	中型	16-38	132-253	185
CS160B	1295（17/4'）	粗型	19-51	172-349	185
CS240B	1650（5'）	細型	16-38	181-327	240
CS240B	1650（5'）	中型	22-51	258-417	240
CS240B	1650（5'）	粗型	35-64	399-635	240
CS315B	2134（7'）	細型	19-38	381-726	315
CS315B	2134（7'）	中型	35-51	608-998	315
CS315B	2134（7'）	粗型	31-64	789-1270	315

短頭型：

型號	動錐直徑	腔型	進料尺寸	處理能力（t/h）	功率
CS75D	914（3'）	細型	3-13	27-90	75
CS75D	914（3'）	粗型	3-16	27-100	75
CS160D	1295（17/4'）	細型	3-6	36-163	160-180
CS160D	1295（17/4'）	中型	6-16	82-163	160-180
CS160D	1295（17/4'）	粗型	10-25	190-227	160-180
CS240D	1650（5'）	細型	5-13	90-209	240
CS240D	1650（5'）	中型	6-19	136-281	240
CS240D	1650（5'）	粗型	10-25	190-366	240
CS315D	2134（7'）	細型	5-16	190-408	315
CS315D	2134（7'）	中型	10-19	354-508	315
CS315D	2134（7'）	粗型	13-25	454-599	315

高效彈簧圓錐破碎機的主要結構

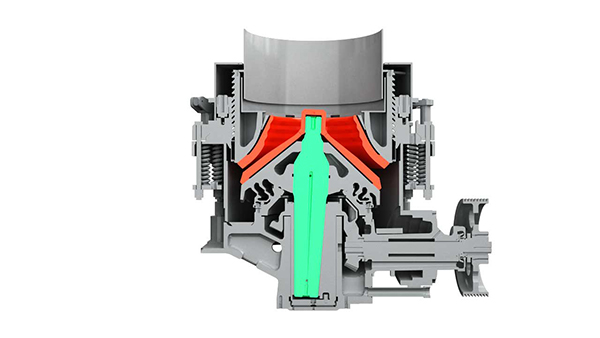

高效彈簧圓錐破碎機是由上下殼體，內錐襯板，外錐襯板，鎖緊彈簧和主軸等結構組成的，在工作是電機會帶動齒輪從而帶動主軸和動錐進行運轉，動錐像定錐不斷靠近來擠壓和破碎物料。這也就是利用料層間的層壓破碎原理來破碎物料，由于高效彈簧圓錐破碎機具有過載液壓清倉系統，可以保證生產的穩定性，中間不易發生故障停機。
