輕型板式喂料機 / 簡介

板式給料機是一種散狀物料的輸送設備，這種設備既能輸送粒度在5mm以下的細物料，也能輸送1m以上的大塊物料。具有適應性強、可調節輸送能力和連續均勻輸送各種物料的功能，在礦山、建材、化工、冶金等工作部門得到廣泛應用。
輕型板式給料機用來處理100mm-600mm塊狀物料，多用于有色、礦山、水泥、化肥、化工、冶金、造紙等行業的 采選、輕運、配料等工藝過程中，適用于沿水平或傾斜的直線段向機械或給料裝置的料倉漏斗及其它容器連續均地配給散狀物料。其堆積容重不超過1200kg/m³，物料溫度不高于350℃，物料塊重不超過140kg的塊狀物料。安裝傾角為0°～20°，傳動裝置可左裝或右裝，在物料運行方向右側為右傳動，反之為左傳動。 板式給料機具有牽引力大、功耗小、磨損小、漏料少、運行平穩、工作可靠、使用壽命長、檢修方便等突出的優點。

1、槽板采用雙圓弧板，有效防止漏料。
2、牽引鏈采用承重與牽引分開的結構，提高了板喂機承受沖擊載荷能力。
3、尾部拉緊裝置設有碟形彈簧，能減速緩鏈條沖擊載荷，提高了鏈條的使用壽命。
4、板式給料機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板及機架等五個部分組成。
5、尾部有枕木吸震，中部有特殊的吸震托輥支承，改善大塊物料沖擊兩側滾輪和槽板的受力力條件，提高運行部件的壽命。
6、特別加強的頭部罩殼下罩左右是可分式，不妨礙起吊破碎機轉子體。
7、頭部裝置鏈輪13-15齒，奇偶數齒分開傳動，壽命增加。
8、頭部裝置鏈輪切割成3瓣齒，不需拆卸鏈板即可更換輪齒，易維護。
9、傳動型式有開式型、行星型、懸掛型，可供選用。

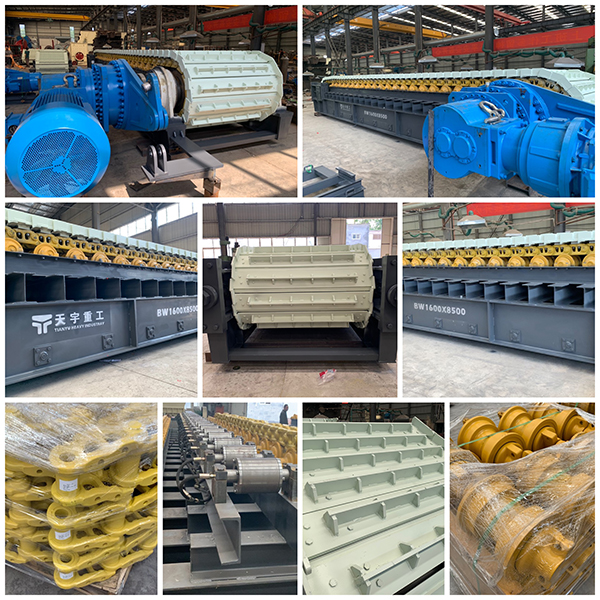

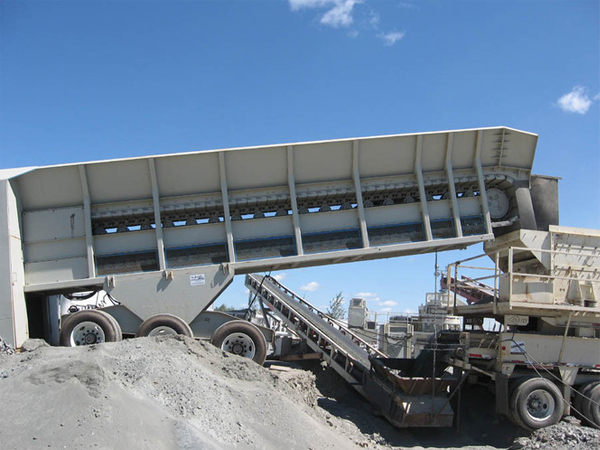

輕型板式喂料機 / 圖片實拍

輕型板式喂料機 / 原理

板式給料機是將電動機的動力，經過聯軸器和減速器驅動鏈輪軸旋轉，通過鏃輪齒與鏈條銷軸嚙合，拖動鏈板作連續直線運動，鏈板由安裝在機架上的支重輪和鏈輪支承，并通過調整拉緊裝置使其鏈條與鏈輪正確嚙合，完成輸送給料之目的。

輕型板式喂料機 / 技術參數
